Açıklama

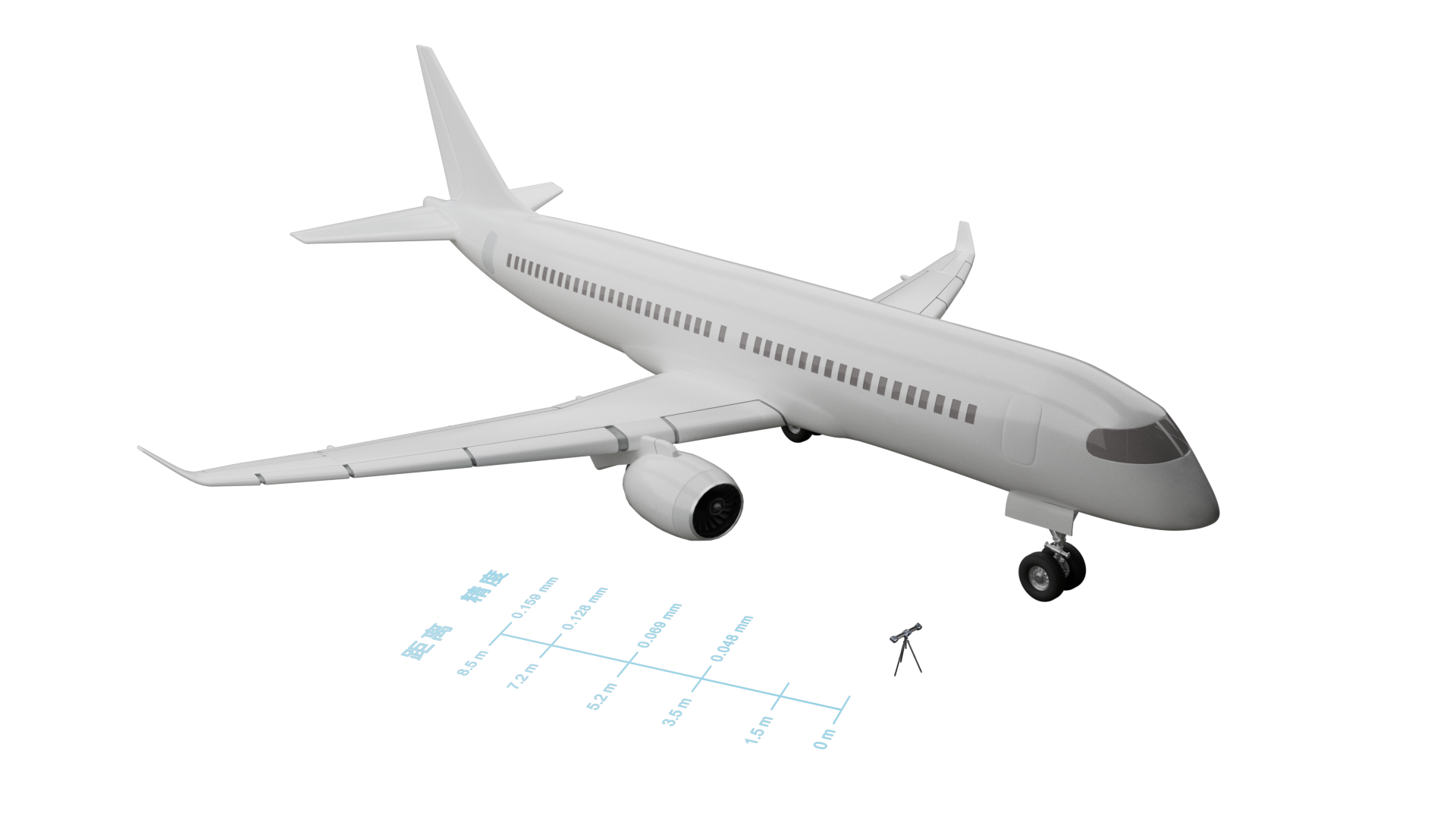

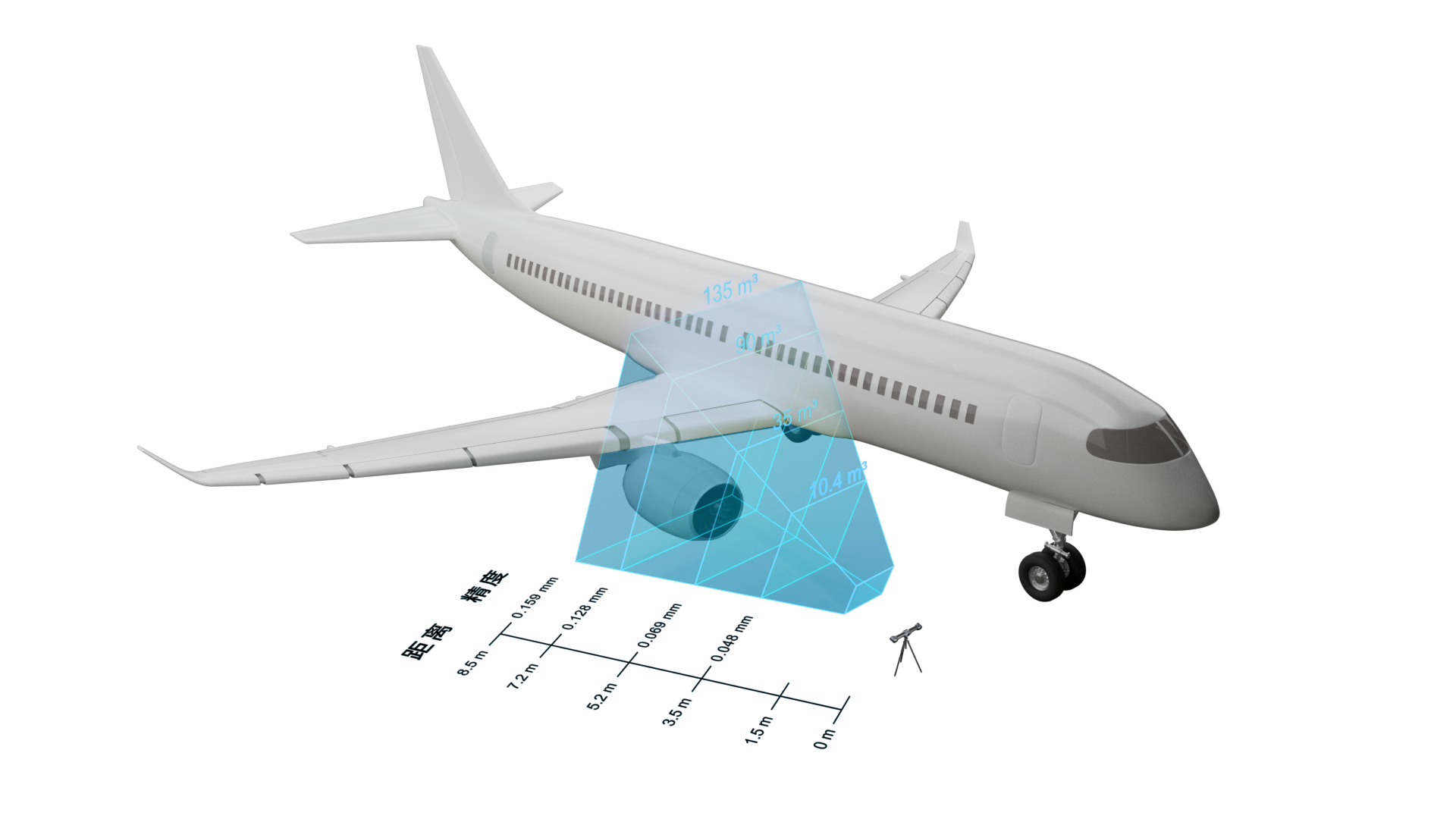

25 megapiksel endüstriyel kameralar ve uç bilgi işlem için sağlam yerleşik işlemcilerle tasarlanan TrackScan Sharp optik 3D tarama sistemi, uzun bir mesafede büyük ölçekli parçaları yüksek hızda ölçmek için özel olarak tasarlanmıştır. 8,5 metreye kadar izleme mesafesi, 135 m3^'lük yüksek hassasiyetli bir ölçüm aralığı sunarak optik ölçümleri yeni zirvelere taşıyor ve güçlü ölçüm deneyimleri sağlıyor. Bu ölçüm sistemi, 99 lazer hattı ve 6 milyon ölçüm/s'ye kadar ölçüm hızı dahil olmak üzere sağlam performansı ile vurgulanır ve son derece hassas ve güvenilir ölçüm sonuçları sunar. Dahası, akıllı ve kablosuz 3D taramanın özelliğine sahip SCANOLOGY teknolojisinin üçüncü nesli olan TrackScan Sharp, tamamen pille çalışır ve kullanıcıyı kablo kısıtlamalarından kurtaran ve her ortamda sorunsuz taramaya izin veren kablosuz veri aktarımını destekler.

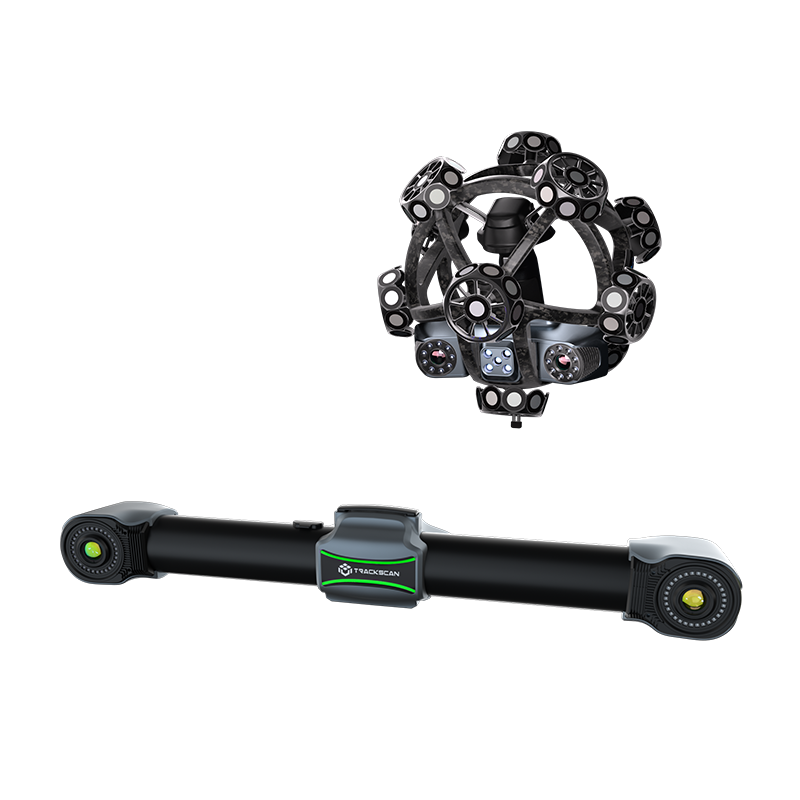

TrackScan Sharp Optik 3D Tarama Sistemi

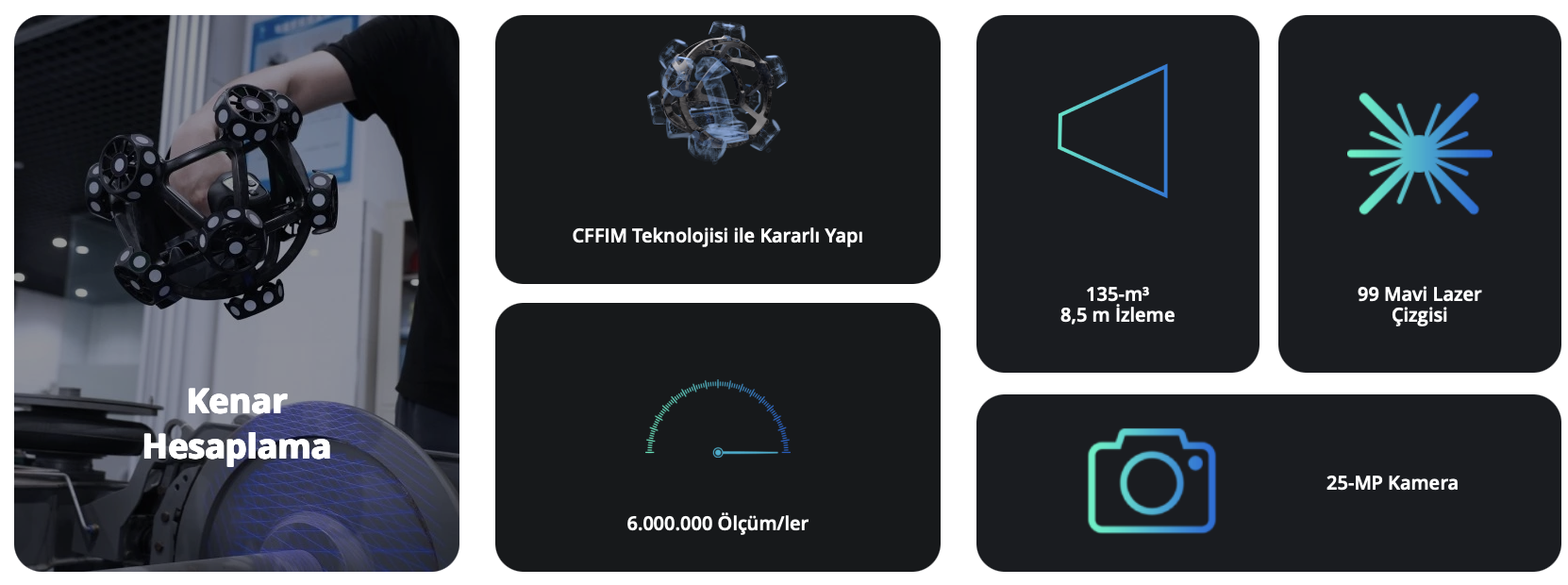

Bu ölçüm sistemi, 99 lazer hattı ve 6 milyon ölçüm/s'ye kadar ölçüm hızı dahil olmak üzere sağlam performansı ile vurgulanır ve son derece hassas ve güvenilir ölçüm sonuçları sunar.

Dahası, akıllı ve kablosuz 3D taramanın özelliğine sahip SCANOLOGY teknolojisinin üçüncü nesli olan TrackScan Sharp, tamamen pille çalışır ve kullanıcıyı kablo kısıtlamalarından kurtaran ve her ortamda sorunsuz taramaya izin veren kablosuz veri aktarımını destekler.

Kablosuz ve Kolay 3D Tarama

Kablosuz Sistem

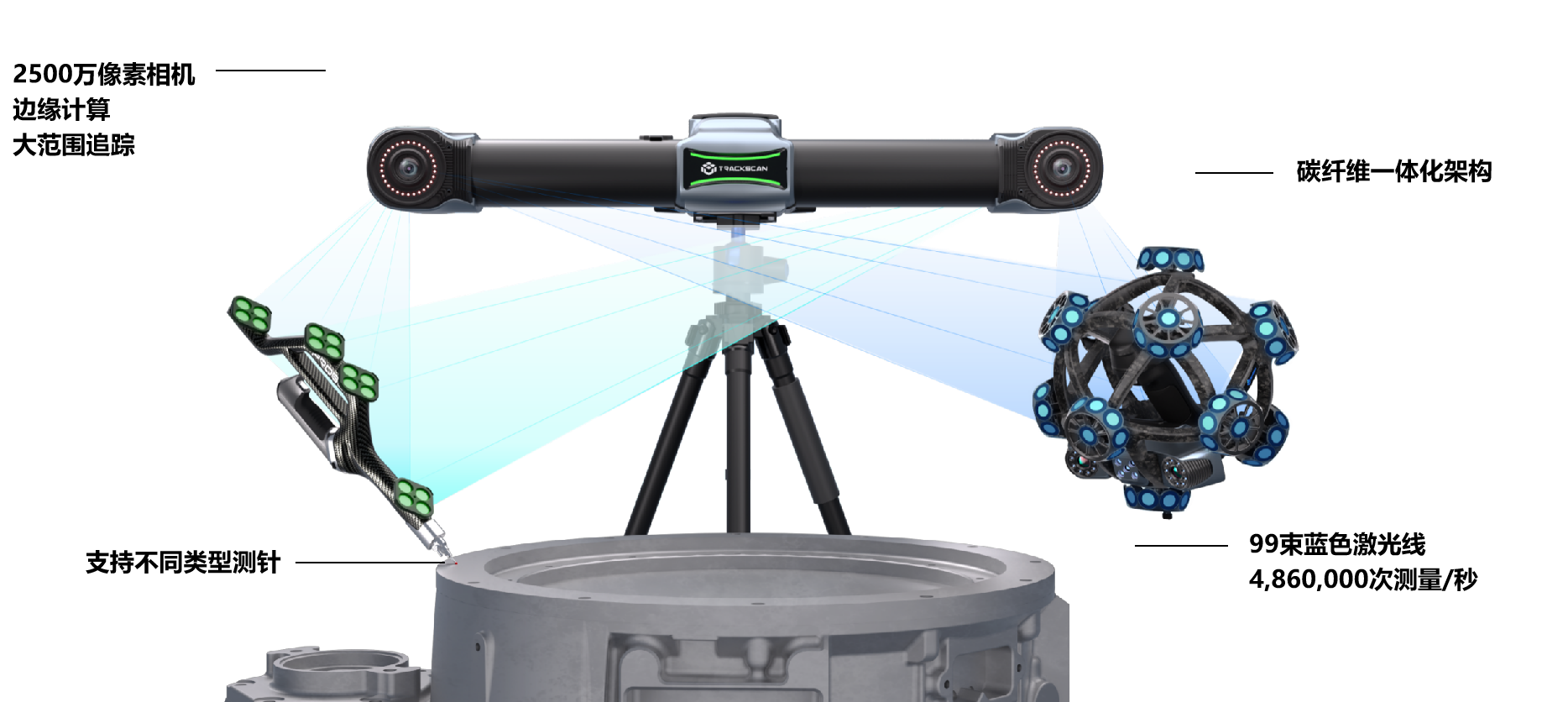

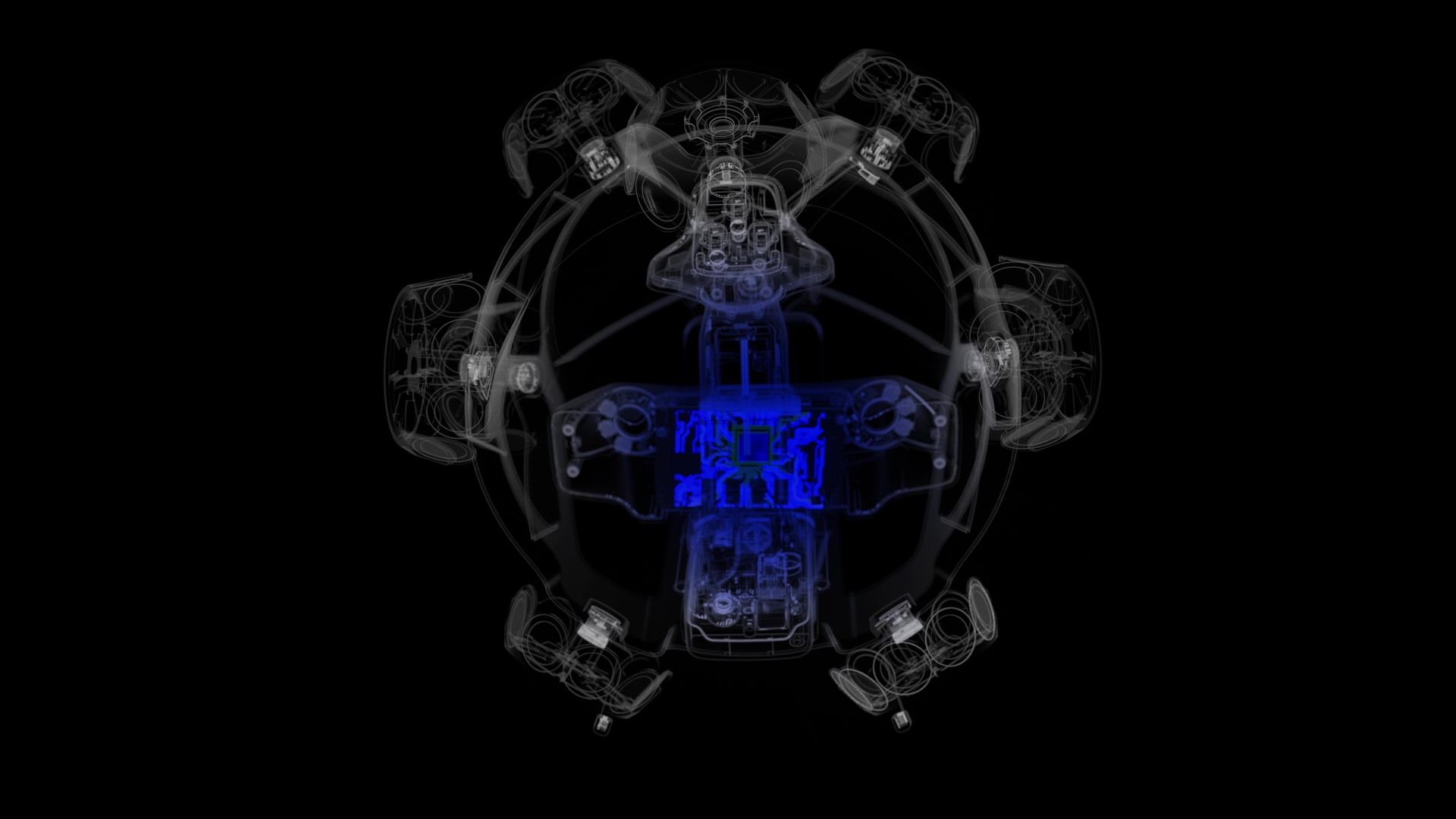

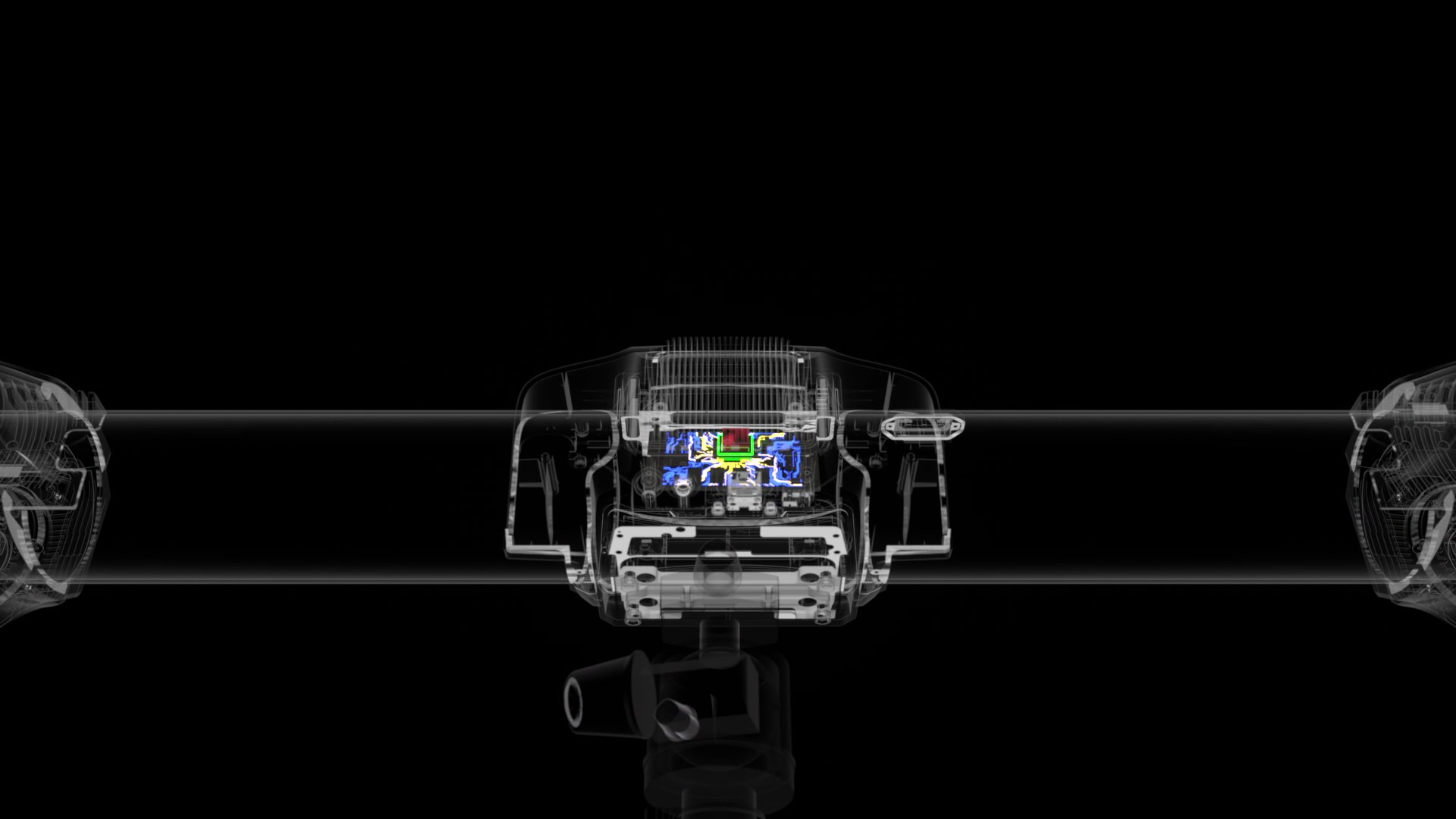

Hem sistemin 3D tarayıcısı hem de optik izleyicisi, görüntüleri ve verileri gerçek zamanlı olarak işleyen ve 3D koordinatları veren kenar bilgi işlem için güçlü yerleşik işlemcilere sahiptir. Piller ve harici WNIC'lerle birlikte, kullanıcıların nesneleri kablosuz olarak ölçmelerini sağlar.

Tip		Parça Tarama Sharp-S
Tarama modu	Ultra hızlı tarama	81 mavi lazer çizgisi (Üçlü Çapraz Teknolojisi)
	Aşırı ince tarama	17 mavi paralel lazer çizgisi
	Derin delik taraması	Ekstra 1 mavi lazer çizgisi
Doğruluk(1)		0,025 mm'ye kadar
Ölçüm oranı		6.000.000 ölçüm/ler
Tarama alanı		800 mm × 700 mm
Lazer sınıfı		SınıfII (göz güvenli)
Çözünürlük		0,02 milimetre
Hacimsel doğruluk(2)	10,4 m³ (3,5 m)	0,048 milimetre
	35 m³ (5,2 m)	0,069 milimetre
	90 m³ (7,2 m)	0,128 milimetre
	135 m³ (8,5 m)(3)	0,159 milimetre
Hacimsel doğruluk (MSCAN fotogrametri sistemi ile)		0,044 mm+0,012 mm/m
Bekleme mesafesi		300 milimetre
Alan derinliği		400 mm, 800 mm (Büyük alan derinliği)
Çıktı formatı		.stl, .pj3, .igs, .asc vb., özelleştirilmiş
Çalışma sıcaklığı aralığı		-10–40 °C
Çalışma nem aralığı (yoğuşmasız)		10 ~ %90 RH
Arayüz modu		USB 3.0, Ağ Arayüzü
Sertifika		CE, Rohs, WEEE, FCC
Patentler		CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN11188476B, CN113340234B, CN11342561B, CN113473034B, CN113514008B, CN113766083B, CN11401696B, CN114205483B, CN11454025B, CN11462724974B, CN1153259B, CN115493512B, CN115511688B, CN115661369B, CN11560333B, CN11560333B, CN11693B, CN116206069B, CN1162069B, CN116204730B, CN
Delik konumu doğruluğu		0,05 milimetre

(1) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, problama hatası (boyut) (PS) performansı değerlendirilir.

(2) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, küre aralığı hatası (SD) performansı değerlendirilir.

(3) TrackScan Sharp-S'nin endüstriyel sınıf yüksek hassasiyetli ölçüm aralığı 135 m³'e kadar ve tarama aralığı 233 m³'e kadardır.

*Şirketimiz, bu kılavuzdaki parametreleri ve görüntüleri yasa kapsamında yorumlama ve değiştirme hakkını saklı tutar.

Tip		Parça Tarama Sharp-S
Tarama modu	Ultra hızlı tarama	81 mavi lazer çizgisi (Üçlü Çapraz Teknolojisi)
	Aşırı ince tarama	17 mavi paralel lazer çizgisi
	Derin delik taraması	Ekstra 1 mavi lazer çizgisi
Doğruluk(1)		0,025 mm'ye kadar
Ölçüm oranı		6.000.000 ölçüm/ler
Tarama alanı		800 mm × 700 mm
Lazer sınıfı		SınıfII (göz güvenli)
Çözünürlük		0,02 milimetre
Hacimsel doğruluk(2)	10,4 m³ (3,5 m)	0,048 milimetre
	35 m³ (5,2 m)	0,069 milimetre
	90 m³ (7,2 m)	0,128 milimetre
	135 m³ (8,5 m)(3)	0,159 milimetre
Hacimsel doğruluk (MSCAN fotogrametri sistemi ile)		0,044 mm+0,012 mm/m
Bekleme mesafesi		300 milimetre
Alan derinliği		400 mm, 800 mm (Büyük alan derinliği)
Çıktı formatı		.stl, .pj3, .igs, .asc vb., özelleştirilmiş
Çalışma sıcaklığı aralığı		-10–40 °C
Çalışma nem aralığı (yoğuşmasız)		10 ~ %90 RH
Arayüz modu		USB 3.0, Ağ Arayüzü
Sertifika		CE, Rohs, WEEE, FCC
Patentler		CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN11188476B, CN113340234B, CN11342561B, CN113473034B, CN113514008B, CN113766083B, CN11401696B, CN114205483B, CN11454025B, CN11462724974B, CN1153259B, CN115493512B, CN115511688B, CN115661369B, CN11560333B, CN11560333B, CN11693B, CN116206069B, CN1162069B, CN116204730B, CN
Delik konumu doğruluğu		0,05 milimetre

(1) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, problama hatası (boyut) (PS) performansı değerlendirilir.

(2) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, küre aralığı hatası (SD) performansı değerlendirilir.

Tip		TrackScan Sharp-E
Tarama modu	Ultra hızlı tarama	81 mavi lazer çizgisi (Üçlü Çapraz Teknolojisi)
	Aşırı ince tarama	17 mavi paralel lazer çizgisi
	Derin delik taraması	Ekstra 1 mavi lazer çizgisi
Doğruluk(1)		0,025 mm'ye kadar
Ölçüm oranı		6.000.000 ölçüm/ler
Tarama alanı		800 mm × 700 mm
Lazer sınıfı		SınıfII (göz güvenli)
Çözünürlük		0,02 milimetre
Hacimsel doğruluk(2)	10,4 m³ (3,5 m)	0,049 milimetre
	35 m³ (5,2 m)	0,070 milimetre
	90 m³ (7,2 m)(3)	0,130 milimetre
Hacimsel doğruluk (MSCAN fotogrametri sistemi ile)		0,044 mm+0,012 mm/m
Bekleme mesafesi		300 milimetre
Alan derinliği		400 mm, 800 mm (Büyük alan derinliği)
Çıktı formatı		.stl, .pj3, .igs, .asc vb., özelleştirilmiş
Çalışma sıcaklığı aralığı		-10–40 °C
Çalışma nem aralığı (yoğuşmasız)		10 ~ %90 RH
Arayüz modu		USB 3.0, Ağ Arayüzü
Sertifika		CE, Rohs, WEEE, FCC
Patentler		CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN11188476B, CN113340234B, CN11342561B, CN113473034B, CN113514008B, CN113766083B, CN11401696B, CN114205483B, CN11454025B, CN11462724974B, CN1153259B, CN115493512B, CN115511688B, CN115661369B, CN11560333B, CN11560333B, CN11693B, CN116206069B, CN1162069B, CN116204730B, CN
Delik konumu doğruluğu		0,05 milimetre

(1) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, problama hatası (boyut) (PS) performansı değerlendirilir.

(2) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, küre aralığı hatası (SD) performansı değerlendirilir.

(3) TrackScan Sharp-E'nin endüstriyel sınıf yüksek hassasiyetli ölçüm aralığı 90 m³'e kadar ve tarama aralığı 125 m³'e kadardır.

*Şirketimiz, bu kılavuzdaki parametreleri ve görüntüleri yasa kapsamında yorumlama ve değiştirme hakkını saklı tutar.

Tip		ParçaTarama-Keskin 49
Tarama modu	Ultra hızlı tarama	21 mavi lazer haçı
	Aşırı ince tarama	7 mavi paralel lazer çizgisi
	Derin delik taraması	1 mavi lazer çizgisi
Doğruluk(1)		0,025 mm'ye kadar (0,0009 inç)
Ölçüm oranı		2.600.000 ölçüm/s
Tarama alanı		500 mm × 600 mm (19,7 inç × 23,6 inç)
Lazer sınıfı		SınıfII (göz güvenli)
Çözünürlük		0,020 mm (0,0008 inç)
Hacimsel doğruluk(2)	10,4 m³ (İzleme mesafesi 3,5 m)	0,049 mm (0,0019 inç)
	28,6 m³ (İzleme mesafesi 5,0 m)	0,067 mm (0,0026 inç)
	49.0 m³ (İzleme mesafesi 6.0 m)	0,089 mm (0,0035 inç)
i-Tracker başına İzleme Mesafesi		6000 mm (236,2 inç)
Hacimsel doğruluk (MSCAN fotogrametri sistemi ile)		0,044 mm + 0,012 mm/m (>6m) (0,0017 inç + 0,00014 inç/ft)
Delik konumu doğruluğu		0,050 mm (0,0020 inç)
i-Tracker'ın kamera pikselleri		25 MP
Bekleme mesafesi		300 mm (11,8 inç)
Alan derinliği		400 mm (15,7 inç)
Parça boyutu aralığı (önerilir)		0,1 m-12 m (3,9 inç-472,4 inç)
Çalışma sıcaklığı aralığı		0 °C-45 °C (32℉-113℉)
Çalışma nem aralığı (yoğuşmasız)		%10-90 RH
Arayüz modu		USB 3.0, Ağ Arayüzü
Sertifika		CE, RoHS, WEEE
Patentler		CN106500627B, CN106500628B, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845B, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, CN214379242U, CN214379241U, CN214149174U, CN109000582B, CN112802002B, CN210567185U, CN21121096U, CN2114001671B, CN114001696B, CN114554025B, CN114205483B2,

(1) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, problama hatası (boyut) (PS) performansı değerlendirilir.

(2) ISO 17025 akredite: VDI/VDE 2634 Bölüm 3 standardına ve JJF 1951 spesifikasyonuna göre, küre aralığı hatası (SD) performansı değerlendirilir.

*Şirketimiz, bu kılavuzdaki parametreleri ve görüntüleri yasa kapsamında yorumlama ve değiştirme hakkını saklı tutar.
